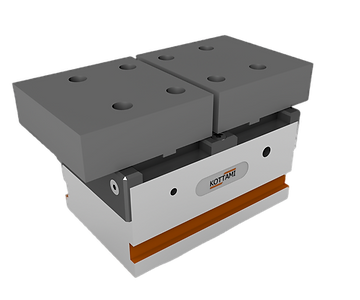

Тиски механические самоцентрирующиеся

В разработке

Технические характеристики:

Максимальная нагрузка на болт:  100 Нм.

Усилие зажима при 100 Нм:  до 4500 кг.

Ход одной губки: 4 мм.

Габариты, мм:  180 х 120 х 95.75

Вес:  13.2 кг.

Ширина губок:  118/150 мм.

Повторяемость позиционирования деталей: ±0,002.

ТМС схема.JPG

Корпус ТМС

ТМС с новыми губками 2_prev_ui (1).png
ТМС габаритный чертёж.JPG

ТМС.1

ТМС с новыми губками 2_prev_ui.png
ТМС.1 чертёж (1).JPG

ТМС.2

ТМС с новыми губками_prev_ui (1).png

Губка ТМС под фрезеровку

губка ТМС 150 фрезеровка_prev_ui (1).png
Губка ТМС фрезеровка чертёж.JPG
